在傳統的模具加工中，基本上都是用直線和圓弧組合進行對幾何模型輪廓進行逼近，對于復雜的高級曲面及曲線，這種插補使數據量大大增加，增加了數據傳輸?shù)臅r(shí)間，而且加工精度和表面質量都往往很難滿足要求，對高速加工更會產生不良效果。
NURBS曲線全稱為非均勻有理B樣條(Non-Uniform Rational B-Splines)曲線，它的特征是可以在任意點上進行分割和合并。
數控系統中配備了NURBS曲線的實時插補器，就可以將讀入數控加工程序中的各坐標點擬合成NURBS曲線。NURBS曲線輪廓如下圖所示。
在加工程序中的使用NURBS指令對GO1微線性近似具有下列優點，包括大量的自由曲線加工以及用于壓模和塑料模的加工。
1)可進行無近似誤差的輪廓加工(輪廓重建功能)。
2)可縮減加工程序容量。
3)消除不必要的加減速就能夠而達到高進給速度加工的結果，加工的輪廓更加光滑。

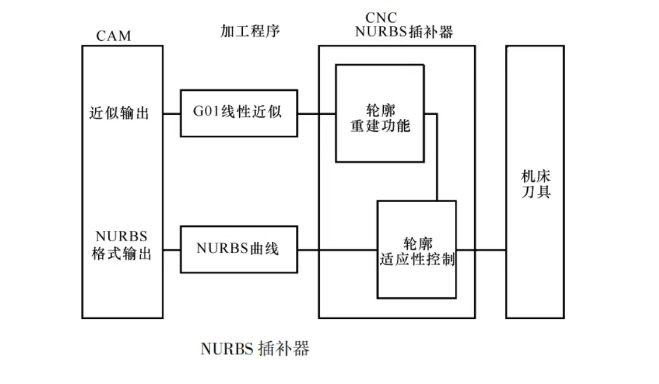

利用NURBS曲線進行插補，能有效地提高實時插補的速度和精度，從而進一步提高數控系統的工作效率。NURBS插補器如下圖所示。
